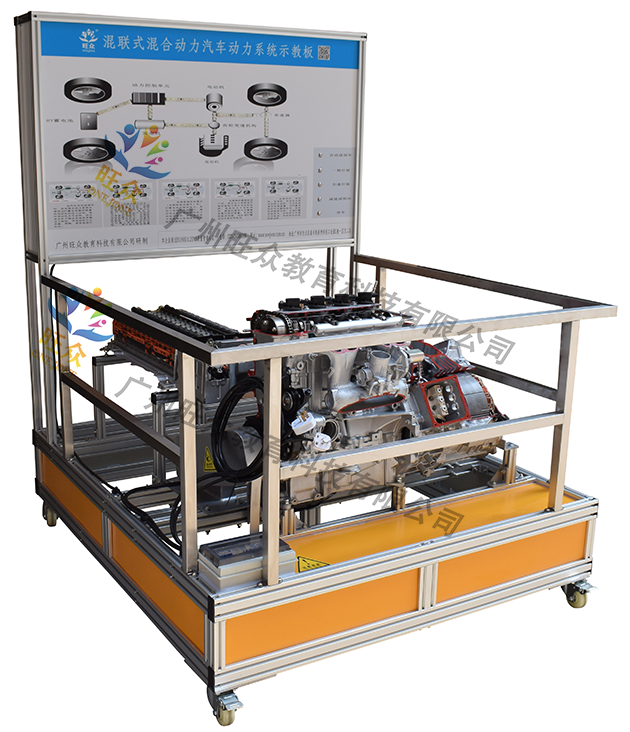

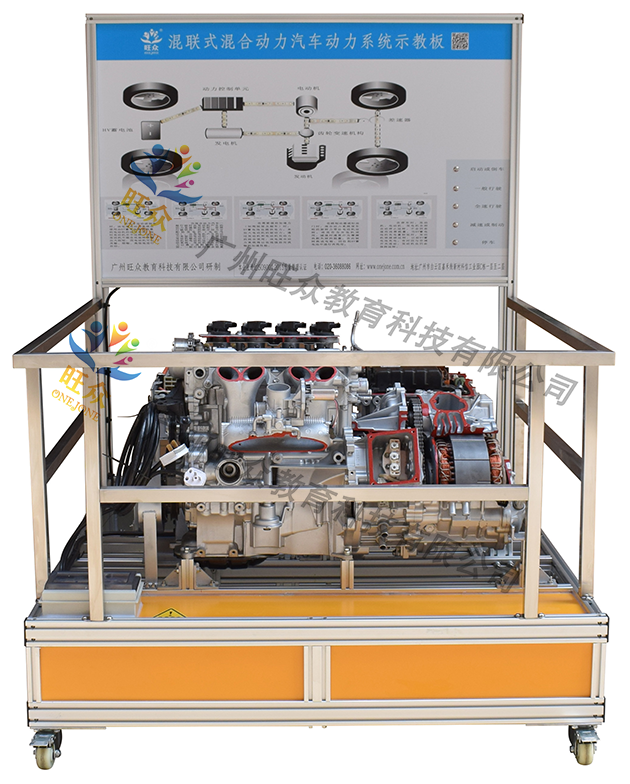

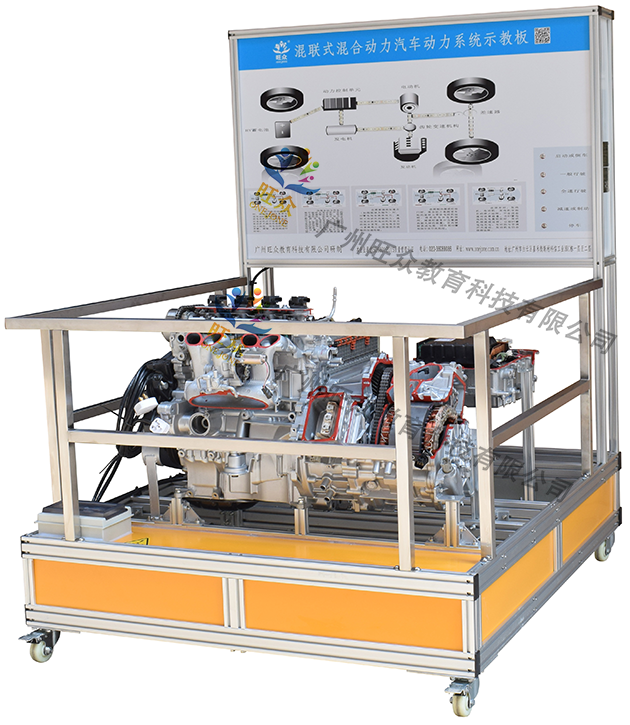

混联式混合动力汽车动力系统示教板

混联式混合动力汽车动力系统示教板

一、产品概述：该设备由动力驱动系统、电池解剖、变频器解剖、支承架、LED教学演示架组成。 二、设备功能1.全面展示混联式混合动力汽车动力系统内部结构，电动机M2、发电机M1进行局部解剖，外壳采用线切割剖面处理，能清楚表达内部结构和动力传动关系，直接展示动力系统的工作过程，各部件的构造和安装。 2.把发动机变速箱进行全面解剖，通过上止点信号采用PC控制器实现点火的控制，演示发动机

产品资讯
分享
关闭
产品咨询
客服热线：400-700-9997


一、产品概述：

该设备由动力驱动系统、电池解剖、变频器解剖、支承架、LED教学演示架组成。



二、设备功能

1.全面展示混联式混合动力汽车动力系统内部结构，电动机M2、发电机M1进行局部解剖，外壳采用线切割剖面处理，能清楚表达内部结构和动力传动关系，直接展示动力系统的工作过程，各部件的构造和安装。

2.把发动机变速箱进行全面解剖，通过上止点信号采用PC控制器实现点火的控制，演示发动机工作时向HV镍氢电池充电，同时产生驱动力。

3.混合动力驱动系统剖：能展现出M1.M2.单向离合的相关结构，实现动力传递过程。

4. HV镍氢电池解剖：对电池进行单格电压和整个HV镍氢电池的检测功能。

5. 变频控制器解剖：展现216V如何进行500V的升压控制以及降压向转向电机、蓄电池充电。

6.利用不同颜色区分起动、充电等功能，方便区别各种系统，动力装置驱动，各部分能正常运转，220V交流电机，以12-15rpm的转速驱动系统，使每个活动零部件达到运动状态。

7.配有LED可编程PC控制器，演示起动、充电混动等各种模式。



 三、技术参数

外形尺寸：1500×1300×1800mm(长×宽×高)

外接电源：AC 220V±10% 50Hz

工作电压：DC 12V

工作温度：-40℃～+50℃
