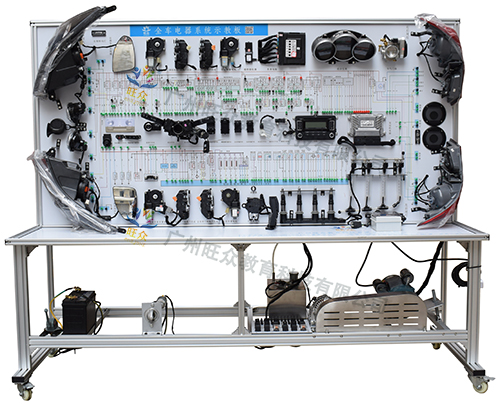

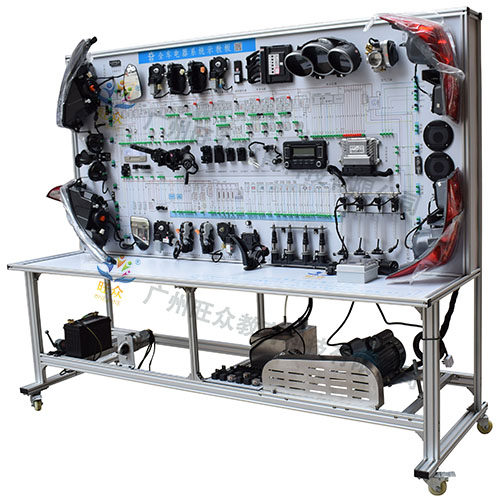

全车电器系统示教板

一、产品概述：

本设备采用雪佛兰科鲁兹整车电器总成部件为基础，包括发动机电控系统、防盗系统、灯光系统、音响系统、仪表系统、转向系统、雨刷系统、喇叭、充电系统、启动系统、中控门锁、电动门窗、电动后视镜和中央接线板、操作手册、服务及维修手册等，台架主体支架由优质铝型材制作而成，安全可靠，美观大方，持久耐用。通过该设备，学生可以学会汽车电路的基本知识，理解相关理论，以便他们进行相关的故障诊断和维修技能，配合解码器能完成读码、解码等对电控系统的测试。

二、功能特点：

1、设备功能介绍：本实验台采用先进雪佛兰科鲁兹车型全车电器系统实物原件，近似原车布置，配备相关辅助系统。零部件齐全，安全有效。主要部件均能进行相关操作演示教学,包括起动系统，点火系统，充电系统，雨刷系统，灯光系统，音响系统，仪表系统，转向系统、冷却系统，电动门窗，中控门锁，电动后视镜、发动机电控系统、保险及继电器系统等；

2、动态运行功能：以雪佛兰科鲁兹全车电器系统为基础，配备各相关辅助控制系统、传感器及执行器，可通过原车组合仪表和 LED 灯动态显示电器系统的工作原理及运行过程。

3、检测功能：实训台面板上安装有外接式检测端子，可直接在面板上进行各传感器、执行器及电控单元的信号检测与分析。

4、自诊断功能：配备电脑数据检测端口，可连接专用或通用解码仪器，对全车电器系统进行读取故障码、清除故障码、读取数据流、波形分析、执行元件测试等自诊断功能。

5、可模拟实际运行工况设置多种常见故障（如左前大灯近光、右前大灯近光、左前大灯远光、右前大灯远光、左侧转向灯、右侧转向灯、前雾灯、后雾灯、小灯、倒车灯、刹车 灯、 充电指示灯 、点火系统、喷油 系统、雨刷电机、喇 叭音响、中控门锁、左前电动车窗、右前电动车窗、左后电动车窗、右后电动车窗等）。

▲6、实训台配备有故障设置与排除功能，可设置多个故障点，学员可根据故障现象来分析故障点，进而排除故障。无线智能故障设置系统要求：故障设置上位机：采用最新安卓系统为平台，可采用手机、平板电脑和X431解码器等设备为载体。故障设置下位机：采用ASM0单片机开发的故障设置板，利用移动互联网技术，通过扫描设备二维码下载安装设备操作控制软件，生成登录界面，通过安装的软件登录操作系统并控制设备进行无线智能故障设置，故障设置点内容可以以中文字体显示也可以代码显示，故障设置时，操作屏幕上点亮黄色的图标，同时故障板对应的故障点点亮红色指示灯，无线智能故障设置系统可设置150个以上复合故障，操作方便，简单易学；投标时提供该系统无线控制设备故障的有声演示视频并提供实验箱进行现场演示；

▲7、非原厂制造商需提供原厂授权书及售后服务承诺书，为保证设备质量，原厂制造商或授权制造商应通过ISO9001:2008质量管理体系、ISO14001:2004环境管理体系、OHSAS18001：2007职业健康安全管理体系认证，且须在有效期内，投标时提供原件备查。

8、安全防护系统：设备配备有电源总开关、电机防护罩、输出轴防护罩等安全保护装置。设备采用折板焊接，坚固耐用。

教学指导功能：实验台配备详细的使用说明和相关电器元件电路图和相关实训指。

三、技术参数：

电源电压：220V  50HZ

工作电压：12V

外型尺寸：2400mm×700mm×1850mm

重量：120Kg
