变频空调实训装置，按照职业教育的教学和实训标准制作，适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级)实训等教学实训装置。培养掌握空调与制冷专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。与教材《空调装配工》、《制冷设备维修工(初级、中级)》、《家用制
变频空调实训装置，按照职业教育的教学和实训标准制作，适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级)实训等教学实训装置。培养掌握空调与制冷专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。与教材《空调装配工》、《制冷设备维修工(初级、中级)》、《家用制冷设备原理与维修》、《空调装配工》、(( }l、型制冷与空调装置》等课程配套。
结构说明
变频空调:海尔、海信、美的、格力。

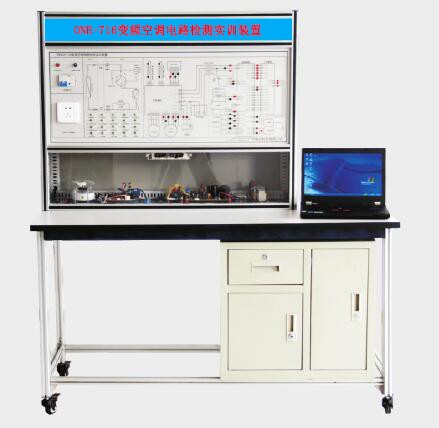

结构。整套系统分为实训桌和实训屏两个部分。
实训桌:
桌身采用优质冷轧板精加工，经过酸洗、磷化、喷塑处理，外观光泽大方，经久耐用桌面采用25，厚中纤板压贴进口可弯曲防火板，台面前呈鸭嘴形。实验桌底部分安装有四个带刹车的万向滚轮，移动方便。空调室外机必须安装在实训桌内部。
实训屏:
实训屏主体采用优质冷轧板精加工，经过酸洗、磷化、啧塑处理，外观光泽大方，经久耐用。分为三层结构，上层安装空调室内机，中层安装各种仪表(温控表、电压表、电流表等)，下层安装操作面板(包括故障漏电开关、电源指示灯、设置开关、变频空调机制冷原理图、变频器电气控制接线图)
*变频空调控制板安装在实训屏内部，操作面板上的线路连接图，必须与空调本身控制板保持完全一致，并且在线路图中引出若干测试点，用干学生进行测量和调试。控制面板才有金属板材制作，必须进行防锈防腐蚀处理，所有文字及图样进行丝印或腐刻工艺，标识清晰、美观、不易脱落。
技术参数
输入电源:单相三线，交流AC220V, 50HZ;
额定功率:毛1. 5K4Y;
外形尺寸:约950 X 800 X 1750mn o
故障点设且
01、压缩机过载保护
02、排气感温色开路
03、排气感温色短路
04、环境感温色开路
05、环境感温色短路
06、室外管温包开路
07、室外管温包短路
08、辅助电加热开路
09、室外风机不转
10、室内风机不转
11、室内速度失控
12、遥控接收头开路
13、室内环绕感温色开路
14、室内环绕感温色短路
15、室内管感温包开路
16、室内管感温包短路
17、遥控风机不转
18、室内与室外机通信保护
19、四通阀线圈开路
20、电源保险丝断路
