一、产品概述：

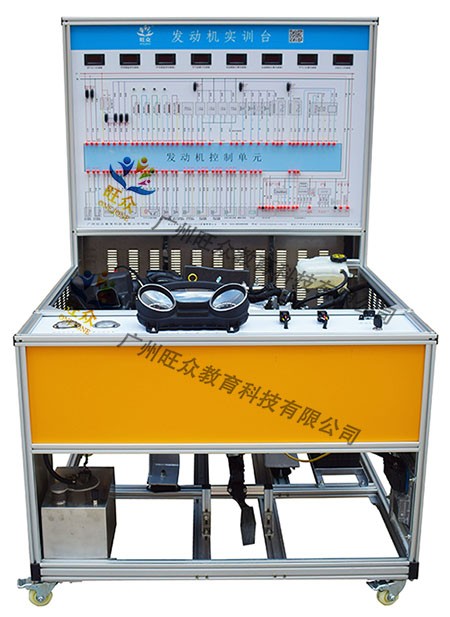

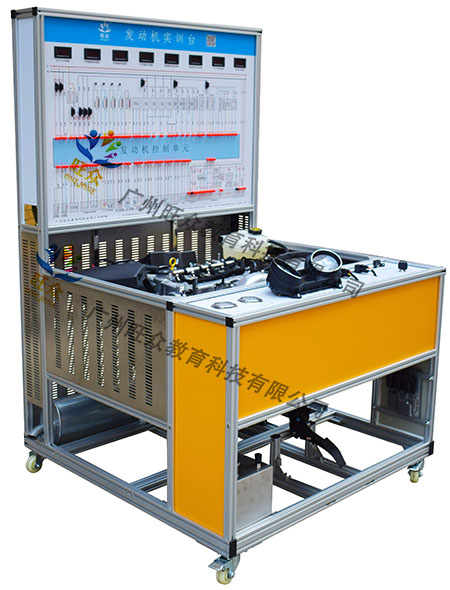

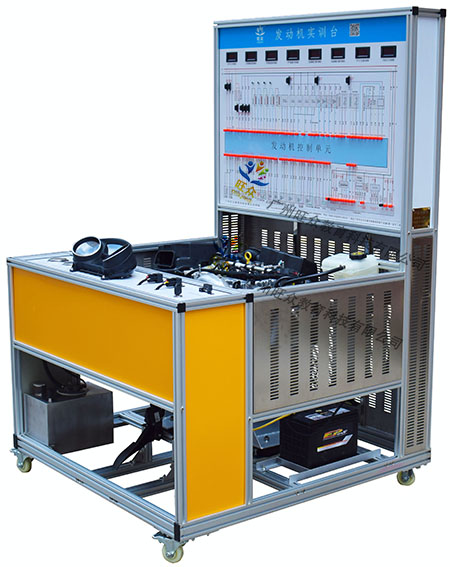

该设备采用以原厂全新缸内直喷汽油发动机为基础，发动机可运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷汽油发动机结构与原理及工作过程。
二、设备功能
1、该设备可使学生了解发动机的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。 通过显而易见的电脑检测端子，配合万用表检测如节气门位置传感器、进气温度传感器、进气压力传感器、水温传感器、爆震传感器、氧传感器等各传感器和执行器的电压及电阻值。
2、设置发动机常见故障，通过故障显示，进行学生故障分析、故障排除、及检测诊断实训，培养学生故障分析检测诊断思维能力。 设有数字喷油脉宽及频率表，显示发动机在各种工况下对喷油脉宽的变化。
3、发动机能顺利起动，工作平稳、加速有力。
4、板面上设有原车发动机电路原理图（彩色面板）。
5、板面上设有测试口，可在板面上通过万用表测量各传感器信号和数据。
6、故障设置器：可设置发动机在工作状态下设置故障，断开线路、虚接线路、间歇线路以及断电恢复故障，方可直观发动故障状态下情况。
7、指针式真空压力表，时时显示发动机工作状态指示真空压力。
8、燃油压力表时时显示燃油工作状态下显示燃油压力。
9、该设备采用万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所用材料如方管、角钢等采用国标标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化，不褪色
10、控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图
三、技术参数
规格：1300×1100×1800 装备电源：直流12V 60Ah蓄电池
油箱容量：10L 净重：450kg
